燃?xì)夤艿离姲闊峒夹g(shù)及電熱帶在燃?xì)夤艿腊惭b說明
2012-7-20 來源： 瀏覽：10291
隨著管道燃?xì)獾闹饾u普及已及國家西氣東輸重大工程的推動，在我國全國各地電伴熱市場，燃?xì)夤艿离姲闊崾褂靡呀?jīng)占到電熱帶引用領域中的重大份額，尤其是北方地區更為盛行（由于受地形、房屋建筑結構等條件的制約，部分庭院燃?xì)夤艿啦荒苈竦胤笤O(shè)。而北方地區的城市氣源主要以人工煤氣、液化石油氣、液化石油氣混空氣等濕燃?xì)鉃橹鳎?/p>
為什么燃?xì)夤艿佬枰姲闊峒夹g(shù)，需要安裝電熱帶呢？
因為氣候原因，在冬季會導致管道內的濕燃?xì)饨Y(jié)露結冰，這不僅影響管道的輸送能力，還存在很大的安全隱患。燃?xì)夤艿辣旧硎遣痪邆浒l(fā)熱能力的，單純的保溫不能解決以上問題。要解決濕燃?xì)獾慕Y(jié)露結冰問題，就需要對架空的燃?xì)夤艿阑蚵竦氐拿簹夤艿雷霭闊峒氨靥幚怼６?strong>電熱帶電伴熱技術，做為目前伴熱保溫市場上最為經濟理箱的管道保溫技術。它突破了以往蒸汽，熱水伴熱的安裝格局，不僅適用與高空管路伴熱，同時也可以埋地鋪設，它無需溫控裝置，只需將電熱帶熬付在管道上，一端接上電源即可自控溫控，進行工作，無需安排專人管理，在安裝細節上，除了以上自動溫控，無需專業電氣的人都會安裝，同時，它可以根據現場復雜的管線，能滿足客戶操作費用低，熱效率高，維修費用低，無需專人管理、溫度適中及自動溫控等方面的要求。
我們以下將簡單的說說：電熱帶在燃?xì)獍惭b和如何安裝和需注意的事項
燃?xì)夤艿?span>電熱帶的正確選型
根據不同燃?xì)夤艿赖沫h(huán)境及精確維持溫度及當?shù)氐淖畹偷臏囟龋皽乜胤绞降牟煌?，有兩種不同的電熱帶，分別有：
A自控溫電熱帶 由自身ptc的特性，它能根據環境的溫度與管內介質的溫度，發熱功率產生變化，它可以自動控制在一定的范圍內，燃?xì)夤艿婪纼鲆话氵x擇0-65℃這種曲線的低溫自控溫電熱帶，它比較適用于管道不長，段數比較多，無需精確控溫的情要求，可以使用此類電熱帶產品。它可以根據要求隨意剪切，安裝維護比較方便。同時，高空管線與埋地型的電熱帶分別可以選擇防護型電熱帶和防腐型電熱帶。
自控溫電熱帶（又稱自限溫電熱帶）越來越多的應用在燃?xì)夤艿郎?，是電伴熱在燃?xì)夤艿缿?yīng)用中最熱的電伴熱產品。
B、恒功率電熱帶通電后以恒定的功率發熱，并不隨環境溫度的改變而變化，所以必須溫控器控制。它是較自控溫電熱帶熱穩定性能好（自限溫電熱帶安全性能比較好），可使用與氣候溫度比較低，精確控溫的情況下，它可以剪切，可以使用與分段，長度不長的管道，與自控溫電熱帶一樣。但是串聯的恒功率電熱帶可以用在長輸管線進行伴熱，最長可以做到1500多米一根，只需一個電源點控制。這種適合于大型電伴熱工程，例如西氣東輸。
2、電熱帶的配件
電伴熱系統主要由電源、電熱帶、溫控器(恒功率式電熱帶)或恒溫器(變功率式電熱帶)以及接線盒、二通、三通等構件組成。其中電熱帶是發熱部件
電熱帶的安裝及注意事項：
1、玻璃纖維壓敏膠帶或鋁膠帶每隔約50Cm處將電伴熱帶固定于管道上。
2、平敷時盡可能將電伴熱帶附在管道的下45度側方。
3、在線路的第一供電點和尾端各預留1m長的電伴熱帶。
4、按設計圖[纏繞系數]布線（系數為整數應平敷以利減少接點）。
5、一切散熱體（如支架、閥門、法蘭等）應按設計圖請求預留所需電伴熱帶長度，將此段電伴熱帶纏繞于散熱主體上并固定。
下列各點應留意：
*散熱體應有設計所需電伴熱帶的長度。
*電伴熱帶可相互堆疊或穿插。
*纏繞辦法應盡可能使散熱體必要時隨時可撤除停止維修或改換而不損壞電伴熱帶或影響其它線路*在運用二通或三通配件處，電伴熱帶各端應預留40cm長度。
二）螺旋纏繞

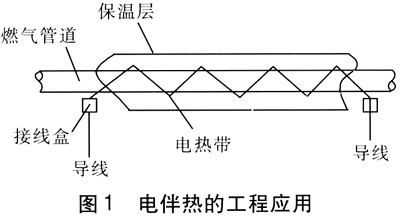

如纏繞系數為1.4，即5m管道需求布7m的電伴熱帶，施工時先將7m長的電伴熱帶兩端固定于一段長度為5m的管道上，然后將松馳的電伴熱帶纏繞在管道上，并加以固定。
三）多根電伴熱帶施工法
1、設計圖指明纏繞系數為（n=1，2…）普通用于大口徑管道上
2、辦法如下：
*電伴熱帶由管道線路一端起布線至尾端再回頭至起點，道路等于系數。（但留意最大運用長度）
*電伴熱帶由管道線路一端至尾端輪番依次布線次數等于系數。
*后備系統，關鍵管道作后備應急用。所以每一線路都應當作獨立線路裝置，
2、平敷時盡可能將電伴熱帶附在管道的下45度側方。
3、在線路的第一供電點和尾端各預留1m長的電伴熱帶。
4、按設計圖[纏繞系數]布線（系數為整數應平敷以利減少接點）。
5、一切散熱體（如支架、閥門、法蘭等）應按設計圖請求預留所需電伴熱帶長度，將此段電伴熱帶纏繞于散熱主體上并固定。
下列各點應留意：
*散熱體應有設計所需電伴熱帶的長度。
*電伴熱帶可相互堆疊或穿插。
*纏繞辦法應盡可能使散熱體必要時隨時可撤除停止維修或改換而不損壞電伴熱帶或影響其它線路*在運用二通或三通配件處，電伴熱帶各端應預留40cm長度。
二）螺旋纏繞
如纏繞系數為1.4，即5m管道需求布7m的電伴熱帶，施工時先將7m長的電伴熱帶兩端固定于一段長度為5m的管道上，然后將松馳的電伴熱帶纏繞在管道上，并加以固定。
三）多根電伴熱帶施工法
1、設計圖指明纏繞系數為（n=1，2…）普通用于大口徑管道上
2、辦法如下：
*電伴熱帶由管道線路一端起布線至尾端再回頭至起點，道路等于系數。（但留意最大運用長度）
*電伴熱帶由管道線路一端至尾端輪番依次布線次數等于系數。
*后備系統，關鍵管道作后備應急用。所以每一線路都應當作獨立線路裝置，
① 計算參數
a. 氣源狀況
氣源種類：液化石油氣混空氣，液化石油氣的體積分?jǐn)?shù)為40%
氣源露點：-13℃
氣體密度：1.84kg/m3[3]
b. 外界環境
室外極端最低溫度：-34℃
c. 管道
管道外徑：76mm
管道長度：80m
管道保溫層外徑：136mm
② 保溫
管道保溫材料選用聚氨酯發泡，參照熱力管道保溫經驗值，保溫層厚度選30mm。
③ 伴熱計算
a. 電熱帶耗熱量的計算
Ф=Ф1+Ф2=qmcp(t2-t1)+Klq (1)
式中Ф——電熱帶的耗熱量，W
Ф1——燃?xì)馍郎氐暮臒崃?，W
Ф2——被電熱帶加熱管道的散熱量，W
qm——燃?xì)獾馁|(zhì)量流量，kg/s
cp——燃?xì)獾谋榷▔簾崛荩琂/(kg·K)
t2——燃?xì)獾慕K端溫度，℃
t1——燃?xì)獾氖级藴囟?，?/div>
K——補償系數，一般取1.3～1.5
l——被電熱帶加熱管道的長度，m
q——被電熱帶加熱管道的單位長度的散熱量，W/m
